1. Le défi principal : le silence des communications série face au bruit des adresses IP
Le protocole Modbus RTU communique via RS-485 avec une synchronisation au niveau du bit et des contrôles de redondance cyclique. Les plateformes cloud exigent du JSON via MQTT ou HTTPS. Un modem 4G industriel comble cet écart non pas par traduction, mais par encapsulation. Le modem traite chaque trame RTU comme une charge utile binaire, l'encapsule dans un en-tête de transport et la transmet via UDP ou TCP à un courtier cloud. Ceci préserve les valeurs d'origine des registres, les codes de fonction et les champs de contrôle d'erreurs, garantissant ainsi que le cloud reçoive une image fidèle du dispositif de terrain.
2. Le pipeline de mappage : de l’inscription à la charge utile RESTful
Un flux de travail de mappage typique s'exécute au sein du processeur embarqué du modem. Premièrement, le modem interroge le périphérique esclave à l'aide de commandes Modbus standard (par exemple, lecture des registres de maintien 0x03). Deuxièmement, il analyse la réponse et la stocke dans une table de données locale. Troisièmement, il applique les opérations de mise à l'échelle, d'inversion de l'ordre des octets et de calcul de décalage définies par l'utilisateur. Enfin, il sérialise les valeurs traitées dans un schéma léger, souvent CBOR ou JSON. L'ensemble de ce pipeline s'exécute en temps réel. Modem LTE gérer la planification des liaisons montantes afin que les requêtes et les publications n'entrent pas en conflit.
3. Gestion de session et logique de maintien en vie
Les connexions au cloud sont avec état ; Modbus est sans état. Le modem 4G industriel maintient une session TLS persistante avec le point de terminaison cloud, en renouvelant les certificats si nécessaire. Il associe chaque identifiant de transaction Modbus à un identifiant de requête cloud et stocke une table de transactions locale. Lorsqu'une commande cloud arrive (par exemple, « écrire dans une bobine »), le modem inverse la correspondance : il extrait l'adresse RTU, construit l'unité de données de protocole (PDU) appropriée, l'envoie via le port série et attend l'accusé de réception. Cette correspondance bidirectionnelle exige une gestion rigoureuse des délais d'attente. modem cellulaire utilise son horloge temps réel interne pour aligner les fenêtres de réponse Modbus avec les délais SLA du cloud.
4. Mise en mémoire tampon des données et sémantique de stockage et de retransmission
La couverture cellulaire n'est pas toujours parfaite. Un modem cellulaire 4G performant utilise une mémoire tampon circulaire qui stocke les enregistrements mappés avec horodatage. Lorsque le modem internet cellulaire Dès que le signal est rétabli, les données mises en mémoire tampon sont rejouées par ordre chronologique, grâce aux clés d'idempotence du cloud qui évitent les doublons. Cette couche de mappage est transparente pour le maître Modbus ; ce dernier ne perçoit que des temps de réponse normaux, car la mise en mémoire tampon est gérée de manière asynchrone par le modem. La taille de la mémoire tampon, l'intervalle de vidage et le nombre de tentatives sont configurables via les commandes AT ou l'interface web.
5. Cartographie de sécurité : TLS, certificats et traversée de pare-feu
Le mappage des RTU vers le cloud est incomplet sans sécurité. Modem cellulaire 4G Il met fin à la connexion TLS 1.2/1.3 pour le compte du réseau RTU. Il associe chaque périphérique série à un identifiant client unique et ne publie que sur des sujets restreints. Les listes de contrôle d'accès (ACL) sont appliquées au niveau du modem ; ainsi, même si un périphérique RTU malveillant envoie des valeurs anormales, le modem bloque le paquet avant qu'il n'atteigne le cloud. De plus, le modem associe les adresses IP source (issues de l'interface cellulaire) à des adresses virtuelles, créant ainsi un journal d'audit pour chaque modification d'enregistrement.

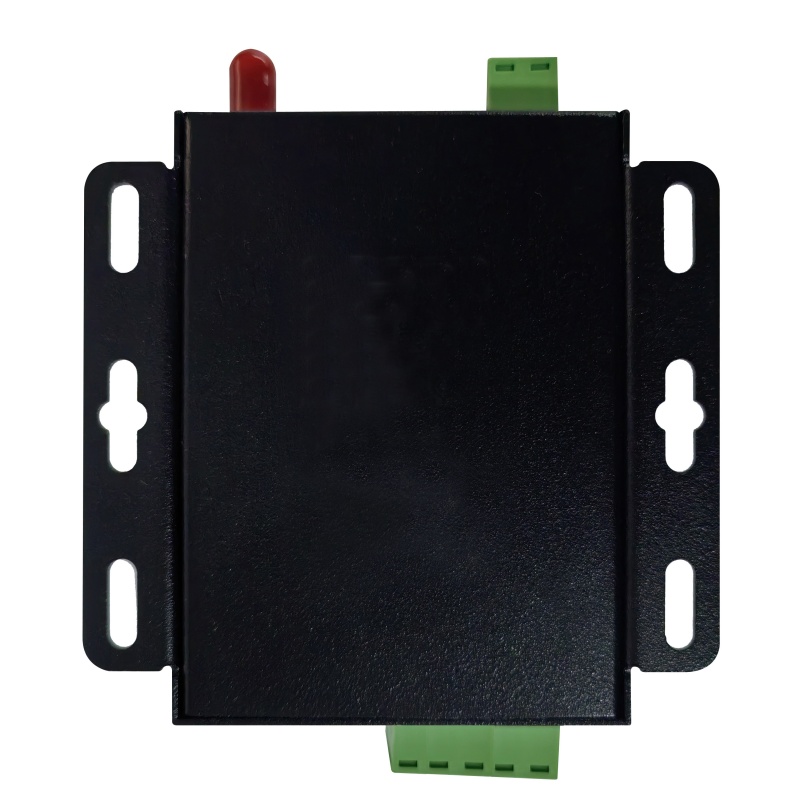

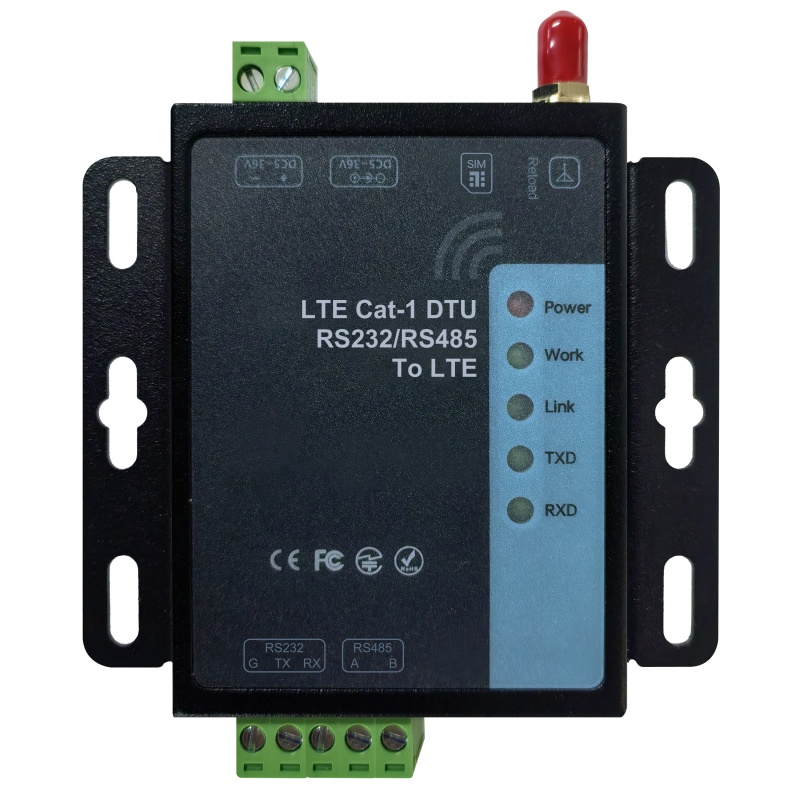

modem cellulaire

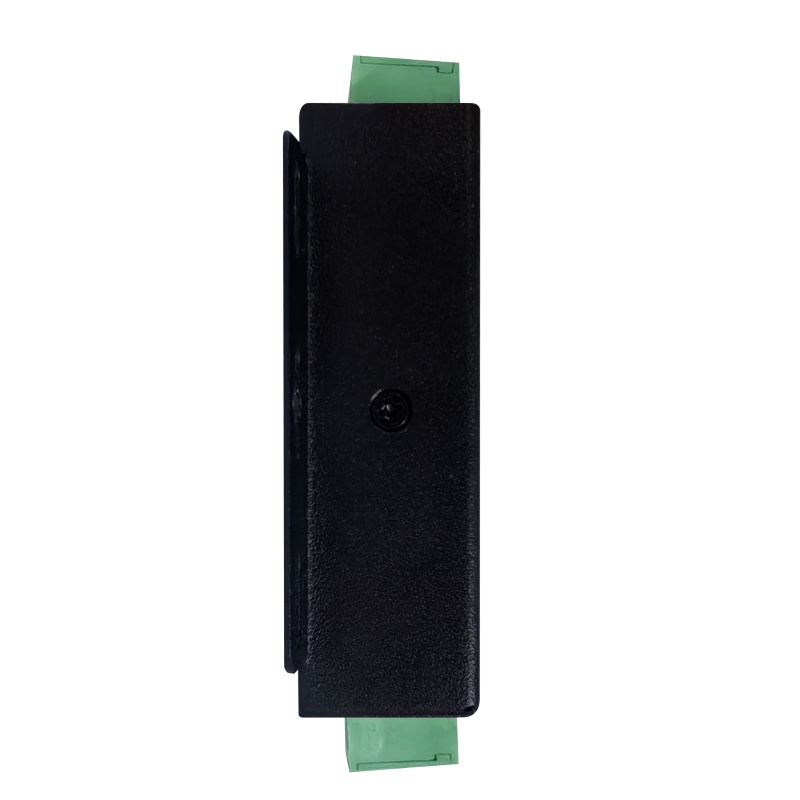

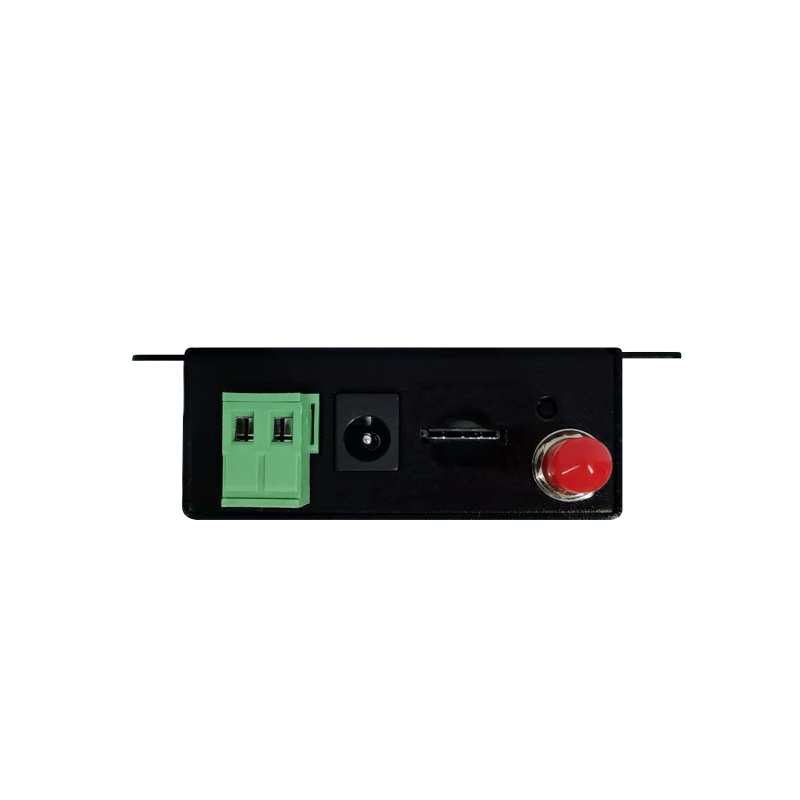

modem internet cellulaire
modem cellulaire industriel
modem cellulaire 4G
6. Traduction de protocole vs. tunnelisation – Choisir la bonne stratégie
Tous les mappages ne sont pas équivalents. En mode tunnel transparent, le modem cellulaire industriel Le modem transmet les données hexadécimales brutes de l'unité terminale distante (RTU) via un socket TCP, et le cloud exécute son propre analyseur Modbus. En mode de mappage intelligent, le modem décode et réencode les données, réduisant ainsi les coûts de calcul dans le cloud. La plupart des déploiements privilégient une solution hybride : le modem effectue les contrôles de mise à l'échelle et de validité de base, tandis que le cloud gère l'analyse de l'historique. La table de mappage peut être mise à jour à distance, permettant une reconfiguration sans accès physique au câble série.
7. Qualité de service et gestion du trafic pour une livraison fiable
Les plateformes cloud limitent le débit des messages entrants. Le modem associe les fréquences d'interrogation Modbus aux intervalles de publication du cloud — par exemple, une interrogation toutes les 200 ms, mais la publication de la seule valeur médiane toutes les 5 secondes. Cela réduit la consommation de données et évite les erreurs de limitation de débit. Modem LTE Il priorise également les trames déclenchées par une alarme (par exemple, une surchauffe) en les insérant dans une file d'attente prioritaire, ce qui contourne le calendrier de publication normal. Ce mappage QoS est défini dans le moteur de règles du modem à l'aide de paires condition-action simples.
8. Diagnostic et cartographie du rythme cardiaque
Chaque cartographie réussie génère un signal de présence contenant la puissance du signal, la durée de fonctionnement et la dernière confirmation de réception (ACK) du cloud. Le modem intègre ces métadonnées de diagnostic sous forme de champs supplémentaires dans la charge utile MQTT, indépendamment des données RTU. Les tableaux de bord cloud peuvent ainsi corréler l'état du réseau avec les valeurs des capteurs. Si le signal de présence échoue cinq fois de suite, le modem bascule vers un point de terminaison cloud secondaire. Cette logique de basculement fait partie du mécanisme d'état de la cartographie, garantissant ainsi la résilience de la chaîne RTU-cloud même en cas de conditions cellulaires défavorables.
9. Mise à niveau du firmware et évolution du mappage
Avec l'évolution des API cloud, les règles de mappage doivent s'adapter. Le modem 4G industriel prend en charge les mises à jour delta du firmware, qui modifient uniquement la bibliothèque d'analyse syntaxique et le modèle JSON. Aucune modification n'est requise côté RTU : le maître continue d'envoyer des requêtes Modbus standard. Ce découplage constitue l'atout majeur d'une couche de mappage bien conçue. À chaque mise à jour, le modem recalcule les sommes de contrôle et revalide la table de mappage avant d'appliquer les nouvelles règles, garantissant ainsi une continuité de service pendant la transition.
10. Architecture finale – Une implémentation de référence
En production, placez le modem entre le bus RS-485 et l'antenne cellulaire. Configurez le débit de transmission série, la parité et les bits d'arrêt pour qu'ils correspondent à ceux de l'esclave. Côté cloud, configurez un courtier MQTT avec authentification client. L'interface web du modem affiche une correspondance en temps réel : valeur hexadécimale brute → valeur mise à l'échelle → sujet publié. Surveillez les journaux pour vérifier que chaque requête de lecture reçoit un accusé de réception du cloud dans le délai imparti. Cette architecture, alimentée par un système fiable, offre une solution performante. modem cellulaire industriel, transforme les réseaux RTU existants en flux de données natifs du cloud sans réécrire une seule ligne de logique PLC.
